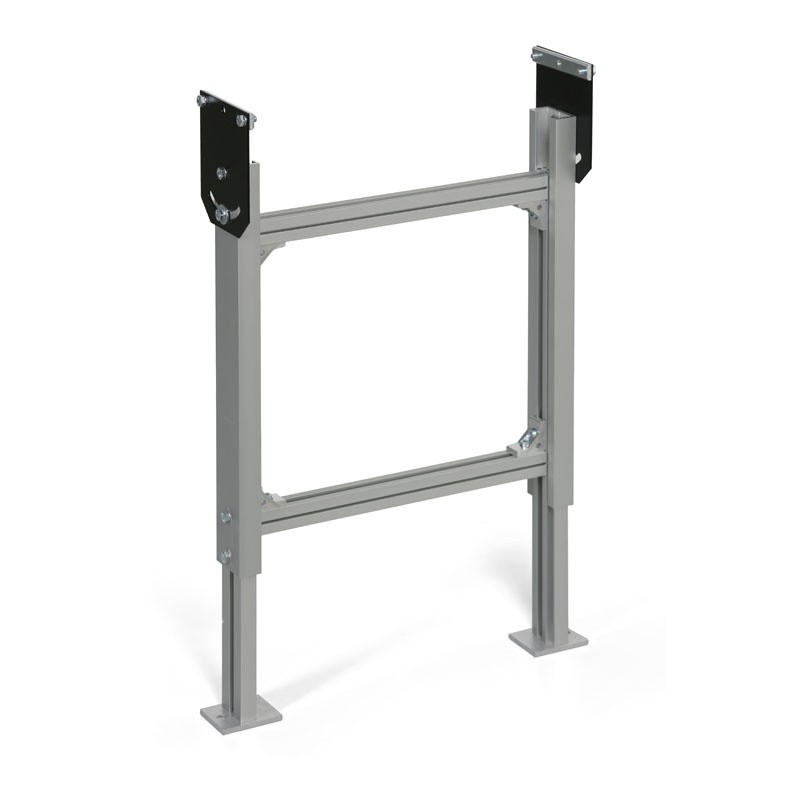

Höhenverstellbarer Förderfuß, Breite 850 mm
Art. Nr.: 563038
€205.00
ohne MwSt.
€246.00
mit MwSt
Auf Lager 8 Stk.
Wir liefern: 2.11.2026100%Kunden sind zufrieden
| Variante | Breite x Grundhöhe des Fußes | ||
|---|---|---|---|
| Art. Nr.: 563036 Breite x Grundhöhe des Fußes:450 x 900 | Breite x Grundhöhe des Fußes:450 x 900 | €195.00 ohne MwSt. €234.00 mit MwSt Auf Lager 10 Stk. | |
| Art. Nr.: 563037 Breite x Grundhöhe des Fußes:650 x 900 | Breite x Grundhöhe des Fußes:650 x 900 | €224.00 ohne MwSt. €268.80 mit MwSt Auf Lager 4 Stk. | |
| Art. Nr.: 563038 Sie sehen diese Variante Breite x Grundhöhe des Fußes:850 x 900 | Sie sehen diese Variante Breite x Grundhöhe des Fußes:850 x 900 | €205.00 ohne MwSt. €246.00 mit MwSt Auf Lager 8 Stk. |
Beschreibung und Parameter
Er wird in drei Varianten (Breite x Grundbeinhöhe) geliefert:
450 x 900 mm (Verwendung für 400 mm Zylinder)
650 x 900 mm (Verwendung für 600 mm Zylinder)
850 x 900 mm (Verwendung für 800 mm Zylinder)

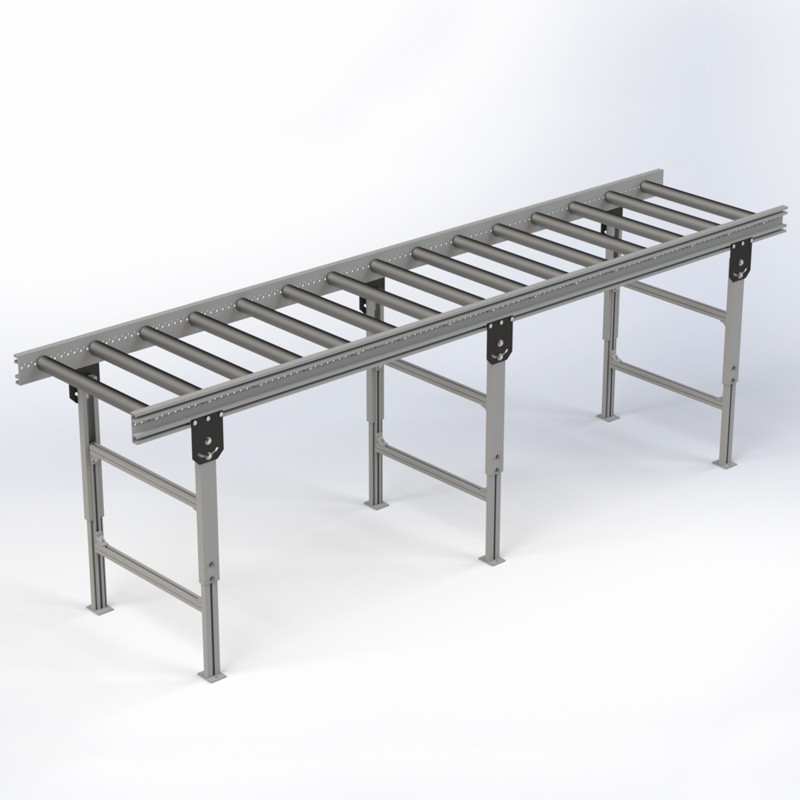

Ablauf der Förderbandmontage:
Schieben Sie das Aluminiumprofil auf die Befestigungsmuttern des Beins.
Nachdem Sie den erforderlichen Abstand des Beins vom Profilanfang eingestellt haben, ziehen Sie die Schrauben der Mutter fest.
Setzen Sie das Profil auf die gleiche Weise auf die gegenüberliegende Beinmutter und ziehen Sie es fest.
WICHTIGER HINWEIS: Beide Profile müssen im gleichen Abstand zum Bein befestigt werden, um ein Kreuzen der Zylinder zu vermeiden.
Stecken Sie die einzelnen Zylinder im gewünschten Abstand in die Löcher des Profils.
Verwenden Sie zur Befestigung 8x16 Schrauben
Passen Sie die gewünschte Neigung des Förderers mit der verstellbaren Beinhöhe an
Fertig ist der Förderer
